XP 500C

Scarica il pdf

La cassetta di dissipazione XP500 nasce dalla necessità di disporre di un'attrezzatura utile per le prove di scarica delle batterie e per il collaudo di dispositivi di potenza quali raddrizzatori, gruppi elettrogeni e gruppi di continuità.

I dispositivi utilizzati in passato per questo tipo di impiego erano realizzati prevalentemente con grosse resistenze di potenza raffreddate in aria e, per poter avere potenze elevate, risultavano di grosse dimensioni, pesanti e difficilmente trasportabili. La soluzione adottata in questa prevede l'impiego di elementi di dissipazione in Nichel-Cromo, leggeri e di grossa potenza, raffreddati tramite ventilazione forzata.

Questo ha permesso di realizzare un dispositivo di peso e dimensioni

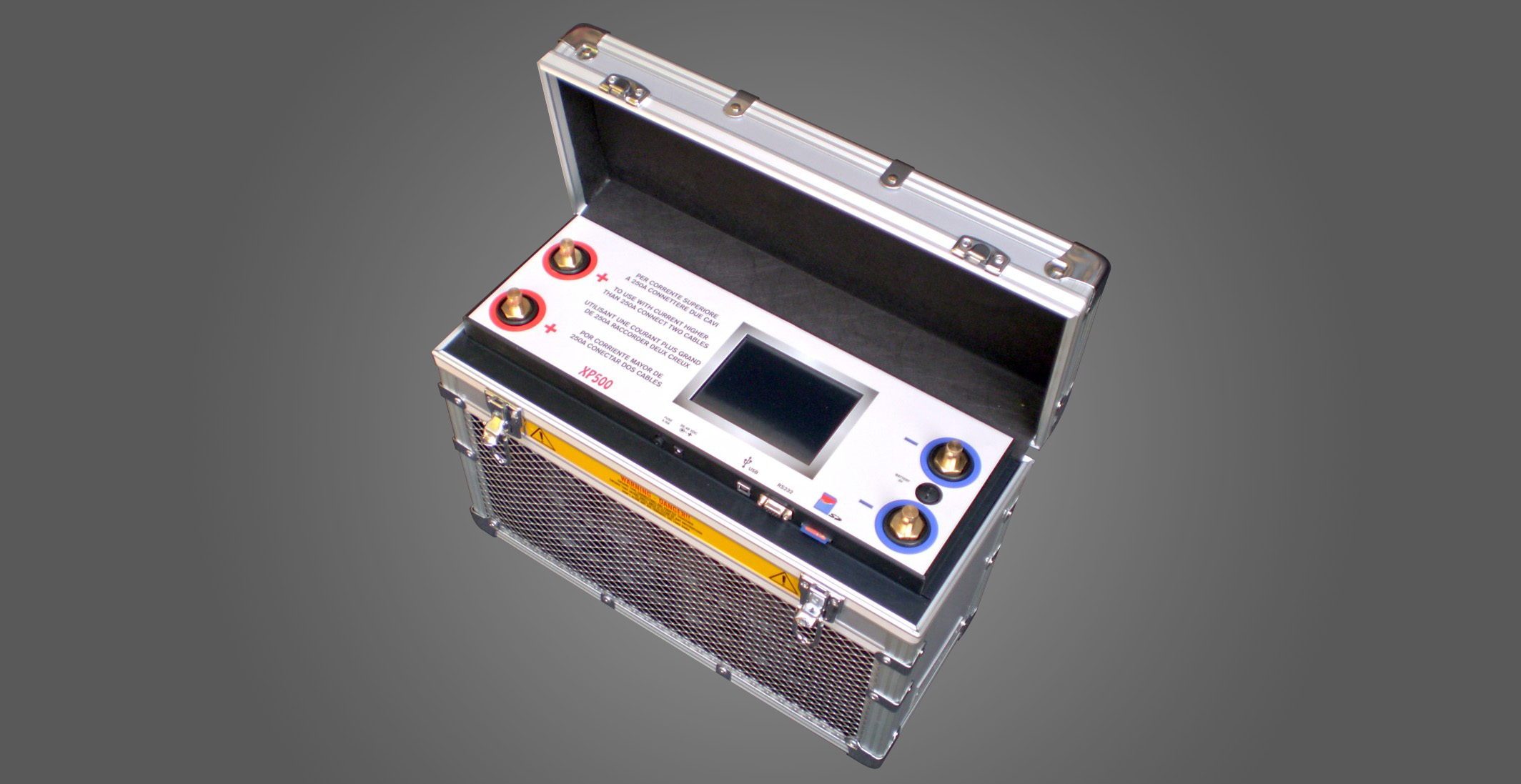

estremamente contenute mantenendo un'alta potenza dissipabile. È stata inoltre realizzata una scheda di controllo con CPU che permette di impostare tutti i comandi necessari per le prove di scarica (corrente o potenza di scarica, tensione finale, durata della prova). Detta scheda provvede inoltre alla misura e alla visualizzazione della corrente e dellatensione, nonché al controllo di tutte le protezioni e degli allarmi. Tutte queste funzioni saranno descritte in seguito nei paragrafi specifici. Sul pannello superiore del dissipatore si trovano i connettori per la connessione alle batterie, un ampio display grafico con controllo tattile e il coperchio per l’accesso alla batteria necessaria per mantenere l’orologio interno in tampone.

Sul lato frontale del pannello sono alloggiati il porta fusibile , il connettore per l’eventuale alimentatore esterno (48V 100W), una presa USB, una porta seriale RS232 e lo slot per l’inserimento di schede di memoria SD.
